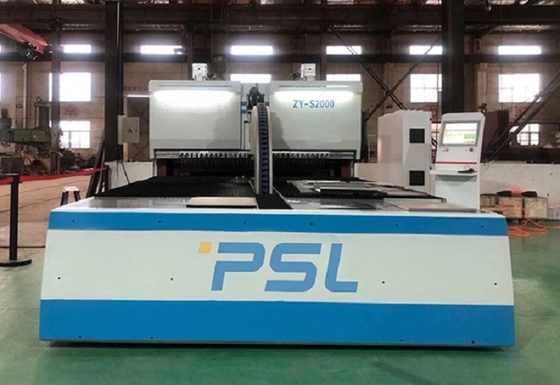

Cnc ورق فلز تاشو دستگاه پوشه Smart Flexible All Servo Multi Edges Bending Center

دستگاه تاشو چند لبه CNC مرکز خمشی تمام سروو هوشمند هوشمند

خلاصه ماشین:

مرکز خمش انعطاف پذیر هوشمند یک محصول با تکنولوژی بالا است که برای صنعت ورق فلزی برای بهبود راندمان تولید، کاهش شدت کار و بهبود تصویر شرکت تولید و تولید شده است.

تجهیزات دارای:

*معماری صنعتی 4.0 که می تواند به راحتی ارتقا یابد.

*سرعت سریع؛

* نمونه سازی سریع قطعه کار، سازگاری بالا.

* مصرف برق کم؛

* تعمیر و نگهداری روزانه ساده و کم هزینه.

* درجه بالای اتوماسیون، عملیات ساده و نیازهای کم برای نیروی کار.

*نیازی به قالب‌سازی بیشتر نیست و اشکال پیچیده قطعه کار (زاویه راست، زوایای غیر راست و غیره تا شده به بالا یا پایین) به دلخواه طراحی شده و در هر زمان تولید می‌شود.

* برای طیف گسترده ای از مواد، عمدتاً فولاد ضد زنگ، ورق نورد سرد و صفحه آلومینیومی قابل استفاده است.

* سازگار با روش های مختلف بارگیری و تخلیه: بارگیری و تخلیه دستی، بارگیری و تخلیه ربات خرپایی، بارگیری و تخلیه بازوی مکانیکی اختیاری است.

*مرکز خمش هوشمند دارای رابط های نرم افزاری و سخت افزاری غنی است که می تواند با دستکاری کننده های معمولی موجود در بازار ارتباط برقرار کند.انتخاب خاص را می توان با توجه به نیازهای واقعی متقاضی انتخاب کرد.

*سیستم کنترل 9 محور (11 محور) پیوند همزمان را به معنای واقعی با عمل خمشی صاف و هماهنگی عملیات مکانیکی بالا انجام می دهد.

* سیستم تشخیص بار غیرعادی مرکز خمش انعطاف پذیر هوشمند، سیستم پیگیری بار خارج از مرکز و سیستم تشخیص صفحه ضخیم می تواند به طور موثر از دستگاه محافظت کند، از قطعه کار محافظت کند و ضایعات قطعه کار را کاهش دهد.

* سیستم مدیریت عملیات و نگهداری ابری می تواند عملکرد دستگاه را در زمان واقعی نظارت کند.

* رابط انسان و ماشین دوستانه، آسان برای درک و برنامه نویسی انعطاف پذیر.

*برای قطعه کار با اندازه غیر استاندارد، معیارهای موقعیت یابی مختلف را می توان با توجه به شکل قطعه انتخاب کرد و خطای برش صفحه را می توان در اولین لبه خمشی کنترل کرد تا از دقت ابعادی پس از شکل گیری اطمینان حاصل شود.

مقدمه ای بر ماژول های اصلی کل دستگاه،

1. قاب ماشین:

* پس از تجزیه و تحلیل دقیق تنش المان محدود، قاب دستگاه طراحی اتصال مثلثی تابش دایره ای پایدار را اتخاذ می کند و مواد ریخته گری با درجه بالا QT500-7 و HT250 پس از تجزیه و تحلیل مواد دقیق انتخاب می شوند.

* قاب های دستگاه از کوره کنترل دما با دقت بالا استفاده می کنند، فرآیند عملیات حرارتی احیا کننده را با توجه به منحنی دمای متناظر مواد انجام می دهند و سپس درمان پیری ارتعاش فرکانس کامل را برای زمان کافی برای آزاد کردن تنش داخلی انجام می دهند.

* سطوح نصب و سوراخ های ریل راهنمای بدنه، پیچ سرب، میز چرخان و مکانیسم انتقال در یک زمان توسط یک دستگاه حفاری کف بزرگ CNC گیره و پردازش می شوند.

* وسایل مختلف برای قطعات کار مختلف طراحی شده اند و از مرکز ماشینکاری چند محوره با دقت بالا برای پردازش قطعات استفاده می شود تا از ثبات دقت قبل و بعد از بستن اطمینان حاصل شود.

* برای جوشکاری ها، بدون توجه به بزرگ یا کوچک، جوشکاری محافظ دی اکسید کربن در کل فرآیند جوشکاری اتخاذ می شود و فرآیند جوشکاری کامل در موقعیت جوشکاری اتخاذ می شود.

* برای هر قطعه کار، یک شماره گیری با دقت بالا برای اندازه گیری دقیق هر قطعه کار استفاده می شود.

2. سیستم سروو:

سیستم حلقه بسته کامل سروو الکتریکی خالص پذیرفته شده است و این سیستم حداکثر از اتصال همزمان 16 محور پشتیبانی می کند.در واقع از 9 محور (11 محور) استفاده می شود که پیوند همزمان 9 محور (11 محور) واقعی است.

3. سیستم تغذیه:(چند طرح را می توان انتخاب کرد)

حالت تغذیه فنجان مکنده حق ثبت اختراع مدل کاربردی را به دست آورده است که ساده، راحت، کارکرد آسان و ایمن است.

4. میز کار:سیستم بارگیری و تخلیه فنجان مکش فشار منفی که می تواند به دلخواه 360 درجه بچرخد.

5. سیستم تشخیص بار خارج از مرکز

6. سیستم سروو بار غیرعادی

7. سیستم تشخیص ضخامت صفحه

8. رابط مدیریت ابر عملیات و نگهداری:

اپلت تلفن همراه را می توان برای نظارت بر وضعیت عملکرد تجهیزات در هر زمان و هر مکان، درک وضعیت عملکرد واقعی تجهیزات و شمارش تعداد قطعات کار تولیدی در دوره های مختلف استفاده کرد.

9. نرم افزار برنامه نویسی:

یادگیری آن آسان است و شکل قطعه کار ویرایش شده را در زمان واقعی نمایش می دهد.سیستم بازرسی خود می تواند پیش بینی کند که آیا برنامه ویرایش شده از قبل درست است یا خیر، از ضایعات قطعه کار جلوگیری کند و به طور موثر از تجهیزات محافظت کند.

10. سیستم عامل CNC:

اتخاذ سیستم کنترل عددی خمشی هوشمند توسعه یافته به طور مشترک، که بر روی سیستم عامل بالای مایکروسافت ویندوز 7 اجرا می شود.
