جزئیات محصول:
پرداخت:
|
| ماشین تایپ: | ربات خم خودکار CNC دستگاه پرس بریک | وضعیت: | جدید |
|---|---|---|---|
| مواد / فلز پردازش شده: | فولاد ضد زنگ، فولاد کربن، صفحه آلومینیومی، ورق مس | حالت کنترل: | سیستم CNC، Delem، Cybelec، کنترلر ESA |
| محور CNC: | ربات 4+1 محور/6+1 محور، + 6 محور | محورهای X، R، Z: | راندن موتورهای سروو |
| عمق گلو: | 400 میلی متر یا بیشتر | موتور اصلی: | دو موتور سروو |
| نیروی اسمی: | 110T | RAM Stroke: | 200 میلی متر |
| Max. حداکثر opening height ارتفاع باز شدن: | 480 میلی متر | قدرت: | 11 کیلووات |
| گیج عقب: | بال اسکرو + راهنمای خطی، محورهای X، R، Z | تغذیه از جلو: | صفحه تغذیه اتوماتیک ربات فل |
| نورپردازی: | پوشش جلو با لامپ LED | وزن دستگاه: | 8000 کیلوگرم + 1000 کیلوگرم |
| رنگ: | خاکستری سیاه + قرمز، سفارشی | ولتاژ: | 220V/380V/415V/440V 50HZ/60HZ، سفارشی |
| خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی آنلاین، پشتیبانی فنی ویدئویی | گواهی: | CE/ISO |
| ضمانتنامه: | 1 سال | ||
| برجسته: | 110t 3200 CNC هیدرولیک پرس ترمز,پرس بریک آلومینیومی,پرس بریک 3200 |
||

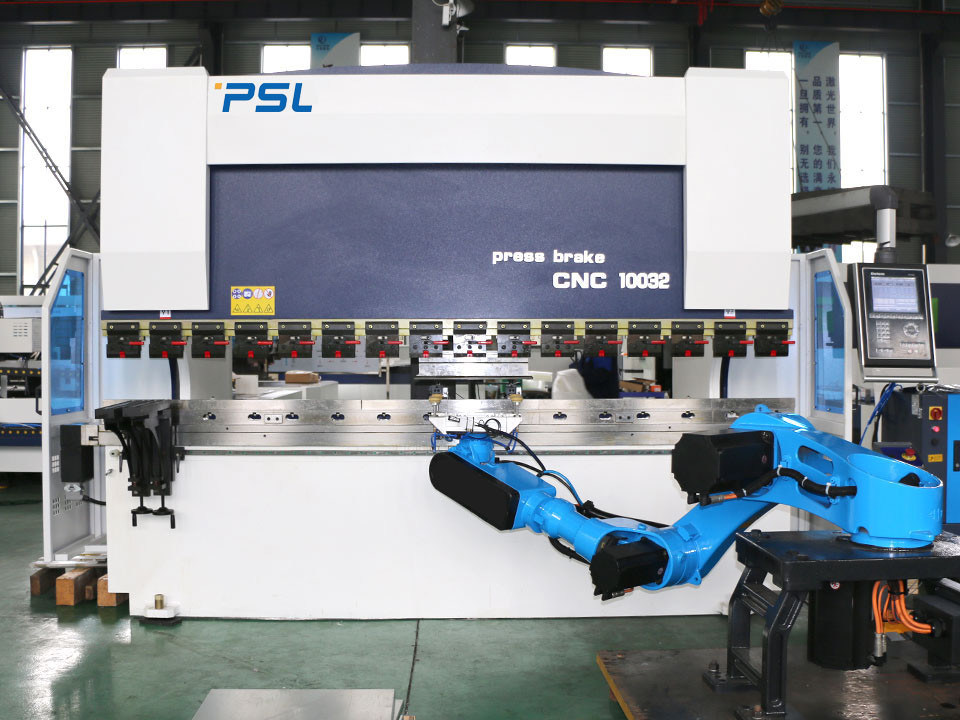

پرس ترمز CNC سروو هیدرولیک الکتریکی با خم شدن خودکار رباتی
معرفی اپلیکیشن،
اصل و ویژگی های دستگاه:
توضیحات برنامه (مراحل عملیات):
اپراتور دکمه شروع → را فشار می دهد
ربات مواد را از صفحه مواد فوقانی می گیرد و روی پلت فرم مرکز گرانش قرار می دهد
پس از تعیین موقعیت، ربات مواد را برای خم شدن در دستگاه خم می گیرد و ویژگی های فلنج را از دو طرف خم می کند →
پس از خم شدن، ربات قطعه کار را روی قاب تبدیل وضعیت قرار می دهد و وضعیت را تغییر می دهد
پس از تغییر وضعیت، ربات قطعه کار را می گیرد تا ویژگی شیار گردن غاز را خم کند →
پس از خم شدن، ربات قطعه کار را روی صفحه مواد زیرین قرار می دهد
خم شدن را کامل کنید
الزامات کار خم کاری ربات:
زمان خم شدن یک تکه ربات در حدود: دقیقه/عدد است.(تا 24 ساعت)
تخمین زمان خم شدن ربات:
ربات خم کاری تک قطعه کار: حدود S.
معرفی قطعات اصلی:
- کنترلر CNC DELEM DA53T:
- خط کش گریتینگ GIVI
ترمز فشاری CNC از کنترل سروو الکترو هیدرولیک کاملاً حلقه بسته استفاده می کند.
سیگنال های موقعیت رم می توانند توسط خط کش سنسور دو طرفه به سیستم CNC بازخورد داده شوند.
سپس کنترلر CNC DA66T با تغییر مقدار جریان روغن را تنظیم می کنداندازه باز شدناز دریچه سنکرون
، بدین وسیله رم Y1، Y2 را در همان سطح در حال اجرا می کند و حالت موازی میز کار را حفظ می کند.
-- تاج گذاری مکانیکی / جدول جبران
-- درپوش پشتی،
● محور X توسط سروو موتور هدایت می شود
● محور R که توسط سروو موتور هدایت می شود
● محورهای Z1،Z2 (انگشت 1 و 2) که توسط سروو موتور هدایت می شوند(اختیاری)
● محورهای Z3، Z4 توسط موتورهای سروو برای پشتیبانی از پیگیری صفحه فولادی در طول خمش (اختیاری)
● تمامی محورها توسط سرو موتورز هدایت می شوند
- بستن سریع برای رفع سریع و آسان ابزار Top
- ابزار استاندارد بالا و دابل وی دی دی (سبک آمادا) روی دستگاه
مواد: 42 CrMo
فرآیند خاموش کردن کلی، سختی بالا و مقاومت در برابر سایش خوب.
V-Die تک یا دوتایی V8، V12، V16 (سفارشی)
-- آب بندی سیلندر BAUSER و Busak+Shamban آلمان
--سیستم برق قابل اعتماد
