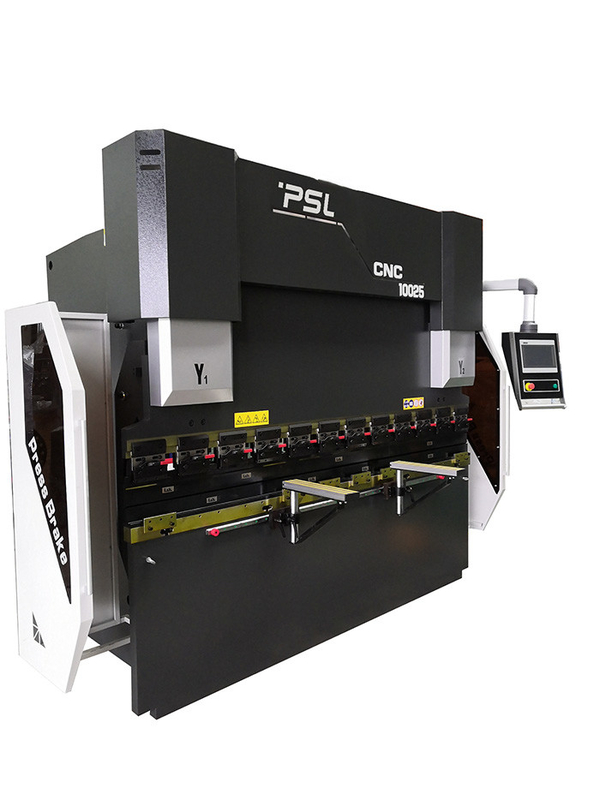

دستگاه خم کن ورق الکترو هیدرولیک 135T 10ft دستگاه خم کننده صفحه CNC

دستگاه خم کن ورق فلزی 135T 10ft با همگام سازی الکتروهیدرولیک CNC Press Brake







پارامترهای اساسی:

شماره سریال.	نام	واحد	HPE135/3100
1-	فشار دادن نیروی	Kn	1350
2-	حداکثر طول خمش	میلی متر	3100
3-	فاصله بین فریم ها	میلی متر	2600
4-	حداکثر ارتفاع باز شدن	میلی متر	500
5-	رام استروک	میلی متر	200
6-	عمق گلو	میلی متر	400
7-	سرعت نزدیک شدن	میلی متر در ثانیه	150
8	سرعت کار	میلی متر در ثانیه	10
9	سرعت برگشت	میلی متر در ثانیه	110
10	Y1، Y2-axis Precision	میلی متر	0.02
11	سکته مغزی گیج پشت محور X	میلی متر	600
13-	صاف بودن قطعه کار	میلی متر بر متر	≤0.03
14-	دقت محور X و R	میلی متر بر متر	0.05
15-	بازوهای جلو ثابت	عدد	2
16-	گیج عقب انگشتی	عدد	3
17-	تاج گذاری محور V	تاج گذاری مکانیکی
18-	محورهای کنترل CNC	Y1، Y2، X، R، + V
19-	قدرت موتور اصلی	کیلووات	11
20-	سیستم CNC	DELEM DA53T
21	طول دستگاه	میلی متر		4200
22	عرض دستگاه	میلی متر		2100
23	ارتفاع دستگاه	میلی متر		2570
24	وزن دستگاه	کیلوگرم		8700





پیکربندی پایه:





خیر	نام	مدل / ساخت
1	سیستم CNC	کنترلر هلند Delem DA53T, DA58T,DA66T
2	برق	فرانسه اشنایدر الکتریک
3	گیج عقب	بال اسکرو + راهنمای خطی;3-4 مجموعه انگشت در حال حرکت بر روی راهنمای خطی
4	موتور اصلی	سروو موتور Estun یا VEICHI
5	سروو موتور	نانجینگ استون
6	درایور سروو	نانجینگ استون
7	سوئیچ پدال	KACON، کره جنوبی
8	حلقه آب بندی	BAUSER و Busak+Shamban، آلمان

9	سیستم هیدرولیک	رکسروث، آلمان
10	پمپ روغن	پمپ روغن دنده داخلی ALLEAD با کارایی بالا و کم صدا
11	رابط لوله روغن	آلمان EMB
12	ابزار بالا و V-Die	یک مجموعه ابزار استاندارد بالا و V Die
13	گیج عقب	تایوان هیوین توپ پیچ و ریل راهنمای خطی
14	سیلندر روغن	چین تایفنگ
15	بستن سریع	برند چینی
16	جبران انحراف	میز جبران مکانیکی / تاج گذاری

17	خط کش رنده	ایتالیا GIVI
18	محور استاندارد	4 +1 (Y1، Y2، X،R،+V )



اصل و ویژگی های دستگاه:



● قاب از سازه جوشی ورق فولادی ساخته شده است، خانه های چپ و راست، میز کار و پایه سیلندر در یک قاب کامل جوش داده شده است.پس از جوشکاری، تنش داخلی با تمپر از بین می رود، بنابراین کل فولاد قوی و پایداری خوبی دارد.



● فرکانس بالاتکنولوژی کنترل هیدرولیک، سریع تر، کارآمدتر و دقیق تر.



● گیج عقب CNC Press Brake دارای سیستم استاندارد 2 انگشتی عقب سنج است، همانطور که برای قطعات کار با اشکال پیچیده، سیستم گیج عقب 4 یا 5 انگشتی و قالب های مربوطه برای انتخاب شما موجود است.



● با توجه به داده های ورودی ورق فلزی بر روی ترمز فشاری، سیستم CNC می تواند به طور خودکار جبران خمشی جدول را محاسبه و تنظیم کند و طول یکنواخت تمام زوایای قطعه کار را ایجاد کند.



● فاصله و ارتفاع ازدرپوش عقبو سکته مغزی توسط سیستم CNC کنترل می شود که راحت و سریع است.



● سیلندر روغن با جریان های کامل ماشین کاری شده است تا بهترین شرایط را به دست آورد، به عنوان آهنگری، خاموش و معتدل، و آسیاب خوب، و سپس آبکاری کروم سخت و سایر فرآیندها.در نهایت مونتاژ واردات حلقه آب بندی، پدیده نشت روغن در خدمات مشتری.



● سیستم هیدرولیک سیستم هیدرولیک یکپارچه جاده نفت را برای کاهش نصب خط لوله اتخاذ می کند.



● استفاده از جبران انحراف مکانیکی دسترسی به قطعات کار تمام طول یکنواخت را می دهد.که می تواند حرکت نسبی جدول را ایجاد کند و یک منحنی محدب ایده آل را تشکیل دهد، و اطمینان حاصل شود که موقعیت های نسبی با نوار لغزنده بدون تغییر باقی می مانند.







معرفی قطعات اصلی:



--ویژگی های سیستم هلند Delem DA-53T:

سری DA-50T ساده ترین برنامه نویسی CNC را بر اساس رابط کاربری صفحه نمایش لمسی گرافیکی Delem ارائه می دهد.DA-53T جمع و جور جدید یک راه حل کنترل لمسی کامل را برای ترمزهای فشرده همزمان اضافه می کند.

این کنترل مبتنی بر پانل، استانداردی که قادر به کنترل حداکثر 4 محور است، می تواند در کابینت ها ادغام شود و همچنین در محفظه بازوی آویز اختیاری استفاده شود.صفحه نمایش عریض 10.1 اینچی TFT رنگی با وضوح بالا، با فناوری چند لمسی درجه صنعتی، دسترسی به رابط کاربری اثبات شده Delem را امکان پذیر می کند. پیمایش مستقیم لمسی «کلید داغ» بین برنامه نویسی محصول و تولید واقعی را امکان پذیر می کند. ارائه ارگونومی بهینه در کل برنامه.

تنظیم دستگاه و خمیدگی های آزمایشی با یک توالی کار سریع و آسان از برنامه تا تولید به حداقل می رسد.

عملکردهای استاندارد کنترل ماشین عبارتند از Y1-Y2، X، محور R و تاج گذاری.محور گیج دوم را نیز می توان به عنوان محور Z تنظیم کرد.



ویژگی های DA-53T:

l پیمایش لمسی «کلید داغ».

l 10.1 اینچ TFT رنگی با وضوح بالا

l حداکثر 4 محور (Y1، Y2 + 2 محور کمکی)

l کنترل تاج گذاری

l کتابخانه ابزار / مواد / محصول

l کنترل اینورتر سروو و فرکانس

l الگوریتم های پیشرفته کنترل محور Y برای دریچه های حلقه بسته و همچنین حلقه باز.

l TandemLink (گزینه)

l رابط حافظه USB

l نرم افزار آفلاین Profile-53TL





 -- سیستم هیدرولیک Rexroth آلمان:













-- آلمان BAUSER و Busak+Shamban Seals

توانایی قوی ضد اکستروژن برای شکاف

مهر و موم پیچ خورده یا واژگون نخواهد شد

مقاومت در برابر سایش خوب و مونتاژ آسان

نشتی خوب











- خط کش سنسور GIVI

ترمز فشاری CNC از کنترل سروو الکترو هیدرولیک کاملاً حلقه بسته استفاده می کند.

سیگنال های موقعیت رم می توانند توسط خط کش سنسور دو طرفه به سیستم CNC بازخورد داده شوند.

سپس کنترلر CNC DA58T با تغییر مقدار جریان روغن را تنظیم می کنداندازه باز شدناز دریچه سنکرون

، بدین وسیله رم Y1 و Y2 را در همان سطح کنترل می کند و حالت موازی میز کار را حفظ می کند.









-- میز تاج گذاری مکانیکی

• مکانیزم جبران انحراف موضعی از ساختار جبران ساز جدول تداخل مکانیکی استفاده می کند.کنترل کننده CNC کنترل محاسبه خودکار.
• هر گروه از چندین گروه از سطوح منحنی سه بعدی با شیب های مختلف تشکیل شده است.منحنی جبران به منحنی تغییر شکل صفحه اسلاید نزدیک‌تر است، که دقت ماشین‌کاری دستگاه خمش را تا حد زیادی بهبود می‌بخشد.







-- پشتیبان

● محور X توسط سروو موتور از طریق بال اسکرو هدایت می شود

● محور R توسط سروو موتور از طریق بال اسکرو هدایت می شود

● راهنمای بال پیچ و لاینر HIWIN تایوان

● تمام سروو موتورها

  ● تنظیم دستی موقعیت انگشتان









  - بستن سریع برای رفع آسان ابزار بالا









- یک مجموعه از ابزار استاندارد بالا و دابل وی دی (سبک آمادا)

مواد: 42CrMo یا سفارشی

فرآیند خاموش کردن کلی، سختی بالا و مقاومت در برابر سایش خوب.

V-die دوبل V8، V12، V16 (سفارشی)











  --سیستم برق قابل اعتماد

• سیستم برق فرانسه اشنایدر است
• مجهز به کابینت ضد گرد و غبار برای تضمینسیستم برق با کیفیت بالا
• درب را باز کنید و خاموش کنید، درایور سروو موتور با کیفیت بالا.
