جزئیات محصول:
پرداخت:
|
| نام: | دستگاه خم کن هیدرولیک ورق فلزی LVD-YSD نوع PPT 200 تن | حالت کنترل: | سیستم NC، Delem DA41T، EASYCAT TP10s، SNC53، |
|---|---|---|---|
| اتوماسیون: | کنترل دستی یا خودکار | معکوس کننده: | DELTA، EASYCAT |
| رانندگی با گیج عقب: | موتور AC معمولی، موتور سروو اختیاری | طول خم شدن: | 2500،3200،4000 میلی متر |
| عمق گلو: | 400 میلی متر | گیج عقب: | بال اسکرو + راهنمای خطی |
| نیروی اصلی: | موتور AC 18.5kw یا موتور سروو | ماشین تایپ: | پرس بریک، دستگاه برش و خم ورق فلز |
| ابزار: | ابزار Sections Top، 4 طرفه V-Die چند دهانه | نگهدارنده ابزار بالا: | بستن معمولی یا بستن سریع/سریع |
| مواد / فلز پردازش شده: | فولاد ضد زنگ، فولاد کربن، آلومینیوم، برنج / مس | رنگ: | سفید یا سفارشی |
| ولتاژ: | 220 ولت / 380 ولت / 415 ولت / 440 ولت / سفارشی | کاربرد: | پروژه های ساختمانی، پرس بریک، خمش فلز |
| ضمانتنامه: | 2 سال | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی آنلاین، پشتیبانی فنی ویدئویی |
| برجسته: | 200 تن Cnc هیدرولیک پرس ترمز,Cnc هیدرولیک پرس ترمز 3200 200T,3200 200T دستگاه خم صفحه فلزی |
||

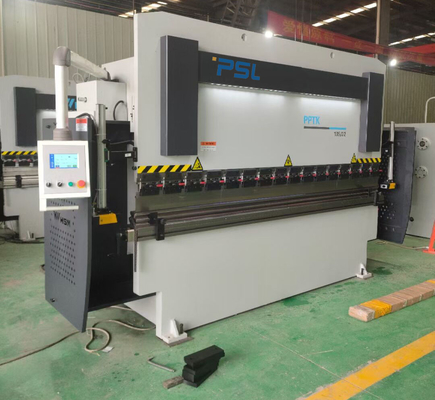

دستگاه خم کن ترمز هیدرولیک پرس هیدرولیک 200 تنی ورق فلزی PPT-125t/3200 200T/4000 PPT Series
ویژگی های اصلی این پرس ترمز هیدرولیک:
1. انتقال هیدرولیک، سیلندرهای روغن در هر دو انتهای ماشین ابزار بر روی بلوک کشویی مرتب شده اند تا به طور مستقیم کار کشویی را هدایت کنند، که دارای مزایای کار پایدار، عملکرد راحت، ایمنی و قابلیت اطمینان است.
2. مکانیزم همگام سازی لغزنده شفت پیچشی مکانیکی را برای کنترل هماهنگ سازی لغزنده اتخاذ می کند که دارای دقت هماهنگ سازی بالا و توانایی ضد بار غیرعادی قوی است.
3. استاپ مکانیکی برای کنترل نقطه مرده پایینی استفاده می شود که با دقت بالا پایدار و قابل اعتماد است.
4. تنظیم کامل میز کار جبران انحراف دستی آسان است.
5. عملکرد تاخیر نگه داشتن فشار مرکز مرده پایین تر می تواند بازگشت قطعه کار را کاهش دهد و از صحت قطعه کار اطمینان حاصل کند.
6. عملکرد سریع به جلو برای اطمینان از هم ترازی دقیق اپراتور را دارد.
7. تعداد محورهای NC: X (ایستگاه عقب)، y (ایست رم)
اجزای اصلی ترمز پرس هیدرولیک:
| مدل اختیاری | سازنده | ملاحظات | |
|---|---|---|---|
| سیستم CNC | E300T TP-10S DA41T |
ESTUN DELEM |
(اختیاری) |
| سیستم هیدرولیک | شیرهای برقی اصلی |
رکسروث اولین |
|
| آب بندی ها | سیلندرها |
مرکل NOK |
|
| گیج پشت |
سروو موتور بال اسکرو + راهنمای خطی |
EASYCAT تایوان |
|
| پمپ روغن | پمپ روغن دنده داخلی |
ناچی آفتابی |
|
| نیروی اصلی |
موتور AC سروو موتور |
وان بانگ ویچی |
(اختیاری) |
| میز کار |
میز تاج گذاری دستی میز تاج مکانیکی موتوری |
PSL PSL |
اختیاری |
| امنیت |
نرده های فولادی دو طرف جلو حفاظت از سنسور ایمن پشت |
PSL |
(اختیاری) |
| بازوی پشتیبان جلو |
بازوی پشتیبانی ساده ثابت بازوهای پشتیبانی نصب شده رویراهنمای خطی |
PSL |
(اختیاری) |
| ولتاژ | 380 ولت / 50 هرتز | PSL | سفارشی |
| جزء الکتریکی | رله اشنایدر، کنتاکتور | اشنایدر | |
| سوئیچ پا | سوئیچ عمودی Kaikun کره ای | چین | |
| بخش گلو |
400 میلی متر 400-600 میلی متر (اختیاری) |
PSL |
عملکردهای اصلی پرس بریک:
2. دستگاه خم کناز ساختار کامل فولادی جوش داده شده، درمان ارتعاشی پیری برای حذف تنش داخلی، با استحکام و پایداری بالا استفاده می کند.ماشینکاری قاب از روش ماشینکاری گیره یکباره ماشینهای حفاری و فرز کف بزرگ و مرکز ماشینکاری زیر بشکهای متحرک برای اطمینان از دقت ماشینکاری قطعات استفاده می کند.
3.اتخاذ سیستم کنترل هیدرولیک یکپارچه، قابل اطمینان تر و آسان تر برای تعمیر و نگهداری.
انتخاب های خاص نصب اجازه می دهد تا سطح سر و صدای متوسطی را در هر دو دستگاه بر روی دستگاه ها بدست آوریدظرفیت متوسطمحافظ سرریز اضافه بار به سیستم هیدرولیک تعبیه شده است که می تواند از عدم نشتی اطمینان حاصل کند و سطح روغن را می توان مستقیماً خوانده یا مشاهده کرد.
4.پیچ خوردگینوار اجباریمکانیکیهمگام سازی، تعادل درپوش را با محور Y با دقت بالا محدود کنید.
5. گیج پشتی توسط سازه فولادی جوش داده شده و استحکام بالایی دارد.برای اطمینان از عملکرد با دقت بالا، توسط موتور سروو، بال اسکرو و راهنمای خطی هدایت می شود.
6. انگشت های bakc-gauge دارای موازی سازی بالا و تنظیم سریع روی راهنمای خطی است.
7. مکانیسم تنظیم قوچ مستقل از مجموعه سیلندر روغن برای افزایش اثر آب بندی.
8. ابزار ویژه بالا با بستن سریع طراحی شده برای خم کردن صفحات فولادی ضد زنگ نازک نصب شده است.
V-Die 4 طرفه با دهانه های مختلف
9.پدال پا با توقف اضطراری.
10. روکش قوچ جلو با لامپ برای روشنایی.
11. بستن سریع/سریع بالا ابزار
12. CNCکنترل کننده پرس ترمز هیدرولیک: Delem DA41T، EASYCAT EP10s
این کنترلرها فقط می توانند دو محور سروو X & Y و میز کرونینگ را کنترل کنند.
عملکرد برنامه نویسی چند مرحله ای قادر به دستیابی به یک عملیات خودکار و موقعیت یابی مداوم یا مراحل چند مرحله ای و همچنین تنظیم دقیق خودکار برای موقعیت های درپوش عقب و بلوک سر خوردن است.
توابع یا قطعات اختیاری،
1.تکیه گاه های جلویی به آرامی روی راهنمای خطی در امتداد میز کار به سمت راست یا چپ حرکت می کنند، همچنین می توانند بالا و پایین تنظیم شوند.
2. محافظ لیزری ایمن.
3. میز تاج مکانیکی موتوری.
5. به روز رسانی موتور اصلی به سروو موتور.
6. تیر عقب گیج با راهنمای خطی دوتایی برای حرکت آسان انگشتان.
7. عمق گلو تا 600 میلی متر یا بیشتر.
پارامترهای اصلی سری PPT(K) پرس بریک.
| NameModel |
40/12.5
|
40/20
|
40/25
|
50/20
|
70/25
|
70/30
|
70/40
|
100/25
|
100/30
|
100/40
|
135/30
|
135/40
|
165/30
|
165/40
|
| فشار اسمی kN |
400
|
400
|
400
|
500
|
700
|
700
|
700
|
1000
|
1000
|
1000
|
1350
|
1350
|
1650
|
1650
|
| عرض تخته تاشو میلی متر |
1250
|
2000
|
2500
|
2000
|
2500
|
3000
|
4000
|
2500
|
3000
|
4000
|
3000
|
4000
|
3000
|
4000
|
| فاصله ستون ها میلی متر |
890
|
1640
|
2050
|
1640
|
2050
|
2550
|
3150
|
2050
|
2550
|
3150
|
2550
|
3150
|
2550
|
2150
|
| ضربه لغزنده میلی متر |
100
|
100
|
100
|
100
|
100
|
100
|
100
|
130
|
130
|
130
|
130
|
130
|
150
|
150
|
| فاصله تنظیم لغزنده میلی متر |
80
|
80
|
80
|
80
|
80
|
80
|
80
|
110
|
110
|
110
|
110
|
110
|
120
|
120
|
| فاصله بین لغزنده و جدول میلی متر |
300
|
300
|
300
|
300
|
300
|
300
|
300
|
310
|
310
|
310
|
310
|
310
|
350
|
350
|
| عمق گلو میلی متر |
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
200
|
250
|
250
|
| عرض میز کار میلی متر |
140
|
140
|
140
|
140
|
140
|
140
|
140
|
180
|
180
|
180
|
180
|
180
|
180
|
180
|
| سرعت رانندگی میلی متر بر ثانیه |
100
|
100
|
100
|
78
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
100
|
| سرعت کار mm/s |
10
|
10
|
10
|
7
|
7
|
7
|
7
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| سرعت برگشت mm/s |
90
|
90
|
90
|
80
|
88
|
88
|
88
|
60
|
60
|
60
|
60
|
60
|
68
|
68
|
| قدرت موتور کیلووات |
3
|
3
|
3
|
3
|
4
|
4
|
4
|
5.5
|
5.5
|
5.5
|
7.5
|
7.5
|
11
|
11
|
| وزن خالص ماشین ابزار کیلوگرم |
2000
|
2500
|
3000
|
2700
|
4400
|
4700
|
6200
|
5500
|
6000
|
8200
|
7000
|
8700
|
8500
|
10500
|
| فاصله بلوک عقب میلی متر |
400
|
400
|
400
|
400
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
600
|
| حجم مخزن سوخت L |
63
|
63
|
109.5
|
63
|
109.5
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
130.8
|
164.7
|
164.7
|
| طول اندازه کلی میلی متر |
1555
|
2160
|
2660
|
2160
|
2645
|
3145
|
4050
|
2645
|
3145
|
4050
|
3145
|
4145
|
3150
|
4050
|
| ابعاد میلی متر |
1075
|
1128
|
1128
|
1128
|
1200
|
1200
|
1200
|
1290
|
1290
|
1320
|
1400
|
1460
|
1550
|
1550
|
| اندازه ظاهری بالا میلی متر |
2149
|
1980
|
1980
|
2030
|
2120
|
2120
|
2315
|
2240
|
2240
|
2420
|
2290
|
2420
|
2600
|
2600
|
نکات: اگر پارامترها بدون اطلاع قبلی تغییر کنند، از درک متشکریم.
