جزئیات محصول:
پرداخت:
|

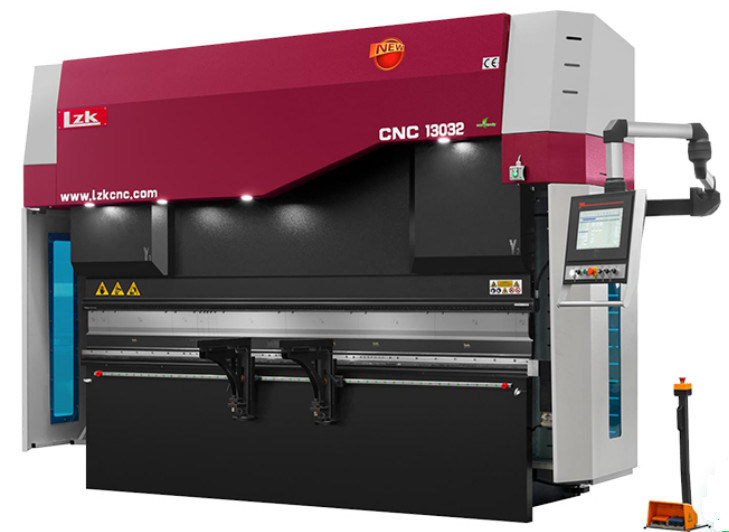

| نام: | دستگاه خم کن هیدرولیک ورق فلزی 100 تنی WC67K | حالت کنترل: | سیستم NC، Delem، Estun E21 E300T، TP10s |
|---|---|---|---|
| بدنه اصلی: | ورق های فولادی سازه جوش داده شده | قدرت: | 7.5 کیلووات |
| اتوماسیون: | اتوماتیک، دستی، برقی | ماشین تایپ: | پرس بریک، دستگاه برش و خم ورق فلز |
| معکوس کننده: | DELTA، اشنایدر، INVT | رانندگی: | موتور معمولی یا سروو موتور |
| عمق گلو: | 320 میلی متر | رنگ: | خاکستری سیاه + سفید یا سفارشی |
| گیج عقب: | بال اسکرو + راهنمای خطی | مواد / فلز پردازش شده: | فولاد ضد زنگ، فولاد کربن، آلومینیوم، برنج / مس |
| ولتاژ: | 220 ولت / 380 ولت / 415 ولت / 440 ولت / سفارشی | خدمات پس از فروش ارائه شده است: | مهندسین در دسترس برای خدمات ماشین آلات در خارج از کشور، پشتیبانی آنلاین، پشتیبانی فنی ویدئویی |
| ضمانتنامه: | 2 سال | ||
| برجسته: | ترمز پرس هیدرولیک 440 ولت CNC,ترمز پرس هیدرولیک 100T CNC,ترمز ورق فلزی برقی 100T |
||
NC/CNC پرس برک هیدرولیک دستگاه خم کن اتوماتیک ورق فلزی
عملکردهای استاندارد پرس ترمز:
2. میله پیچشی اجباری همگام سازی مکانیکی، تعادل درپوش محدود با محور Y با دقت بالا.
3. گیج پشتی توسط سازه فولادی جوش داده شده و استحکام بالایی دارد.برای اطمینان از عملکرد با دقت بالا، توسط موتور AC معمولی، بال اسکرو و راهنمای خطی هدایت می شود.قاب انگشت دارای موازی کاری بالا و تنظیم سریع است.
4.اتخاذ سیستم کنترل هیدرولیک یکپارچه، قابل اطمینان تر و آسان تر برای تعمیر و نگهداری.
انتخاب های خاص نصب اجازه می دهد تا سطح سر و صدای متوسطی را در هر دو دستگاه بر روی دستگاه ها بدست آورید
ظرفیت متوسطمحافظ سرریز اضافه بار به سیستم هیدرولیک تعبیه شده است که می تواند از عدم نشتی اطمینان حاصل کند و سطح روغن را می توان مستقیماً خوانده یا مشاهده کرد.
5. مکانیسم تنظیم قوچ مستقل از مجموعه سیلندر روغن برای افزایش اثر آب بندی.
6. ابزار استاندارد بالا با بستن سریع، 4 طرفه V-Die با دهانه های مختلف نصب شده است.
7.پدال پا با توقف اضطراری.
8. روکش قوچ جلو با لامپ برای روشنایی.
9. بستن سریع/سریع بالا ابزار
10.سیستم کنترل برای ترمز پرس هیدرولیک: Estun NC E21,E22
توابع یا قطعات اختیاری،
1.تکیه گاه های جلویی به آرامی روی راهنمای خطی در امتداد میز کار به سمت راست یا چپ حرکت می کنند، همچنین می توانند بالا و پایین تنظیم شوند.
2. محافظ لیزری ایمن.
3. میز تاج مکانیکی دستی یا موتوری.
4. کنترلر CNC Estun E300T, DA41T, SNC53, TP10S برای کنترل محورهای بیشتر با موتورهای سروو (X,Y,R...)
5. به روز رسانی موتور اصلی به سروو موتور.
6. تیر عقب گیج با راهنمای خطی دوتایی برای حرکت آسان انگشتان.
اجزای اصلی:
| مدل اختیاری | سازنده | ملاحظات | |
|---|---|---|---|
| سیستم CNC | E21، E22 TP-10S SNC53 DA41T |
ESTUN
DELEM |
(اختیاری) (اختیاری) (اختیاری) |
| سیستم هیدرولیک | شیرهای برقی اصلی |
رکسروث جیانهو |
|
| گیج پشت |
موتور AC بال اسکرو + راهنمای خطی |
PSL تایوان |
(اختیاری) |
| پمپ روغن | پمپ روغن دنده داخلی |
Allead آفتابی |
|
| نیروی اصلی |
موتور AC سروو موتور |
WN ویچی |
(اختیاری) |
| میز کار |
میز ثابت میز تاج گذاری مکانیکی |
PSL |
اختیاری |
| امنیت |
نرده های فولادی دو طرف جلو حفاظت از سنسور ایمن پشت |
PSL |
(اختیاری) |
| بازوی پشتیبان جلو |
بازوی پشتیبانی ساده ثابت بازوهای پشتیبانی نصب شده رویراهنمای خطی |
PSL |
(اختیاری) |
| ترخیص تیغه | موتوری کنترلر NC کار می کند |
PSL | |
| جزء الکتریکی | رله اشنایدر، کنتاکتور | اشنایدر | |
| سوئیچ پا | سوئیچ عمودی Kaikun کره ای | کایکون کره ای | |
| بخش گلو |
320 میلی متر 500 میلی متر (اختیاری) |
PSL |
پارامترهای اصلی سری WC67K.
| مدل | زور | حداکثرطول | عمودی | عمق | سکته | حداکثرافتتاح | قدرت | L*W*H(mm) | وزن |
|---|---|---|---|---|---|---|---|---|---|
| WC67K-40t/2200 | 400 Kn | 2200 میلی متر | 1850 میلی متر | 220 میلی متر | 100 میلی متر | 320 میلی متر | 5.5 کیلو وات | 2000*1200*1910 | 2750 کیلوگرم |
| WC67K-40t/2500 | 400 Kn | 2500 میلی متر | 1850 میلی متر | 220 میلی متر | 100 میلی متر | 320 میلی متر | 5.5 کیلو وات | 2500*1200*1910 | 3000 کیلوگرم |
| WC67K-50t/2200 | 500 Kn | 2200 میلی متر | 1850 میلی متر | 220 میلی متر | 100 میلی متر | 320 میلی متر | 5.5 کیلو وات | 2000*1200*1910 | 2950 کیلوگرم |
| WC67K-50t/2500 | 500 Kn | 2500 میلی متر | 1850 میلی متر | 220 میلی متر | 100 میلی متر | 320 میلی متر | 5.5 کیلو وات | 2500*1210*2000 | 3400 کیلوگرم |
| WC67K-63t/2500 | 630 Kn | 2500 میلی متر | 1900 میلی متر | 220 میلی متر | 120 میلی متر | 320 میلی متر | 5.5 کیلو وات | 2500*1300*2210 | 4000 کیلوگرم |
| WC67K-63t/3200 | 630 Kn | 3200 میلی متر | 2560 میلی متر | 220 میلی متر | 120 میلی متر | 320 میلی متر | 5.5 کیلو وات | 3200*1300*2210 | 4800 کیلوگرم |
| WC67K-80t/2500 | 800 Kn | 2500 میلی متر | 1990 میلی متر | 320 میلی متر | 120 میلی متر | 320 میلی متر | 7.5 کیلو وات | 2500*1400*2300 | 5700 کیلوگرم |
| WC67K-80t/3200 | 800 Kn | 2500 میلی متر | 2560 میلی متر | 320 میلی متر | 120 میلی متر | 350 میلی متر | 7.5 کیلو وات | 3200*1500*2300 | 6020 کیلوگرم |
| WC67K-80t/4000 | 800 Kn | 4000 میلی متر | 3000 میلی متر | 320 میلی متر | 120 میلی متر | 350 میلی متر | 7.5 کیلو وات | 4000*1500*2400 | 7000 کیلوگرم |
| WC67K-100t/2500 | 1000 Kn | 2500 میلی متر | 2020 میلی متر | 320 میلی متر | 150 میلی متر | 400 میلی متر | 7.5 کیلو وات | 2500*1600*2400 | 6000 کیلوگرم |
| WC67K-100t/3200 | 1000 Kn | 3200 میلی متر | 2600 میلی متر | 320 میلی متر | 150 میلی متر | 400 میلی متر | 7.5 کیلو وات | 3200*1600*2600 | 6800 کیلوگرم |
| WC67K-100t/4000 | 1000 Kn | 4000 میلی متر | 3000 میلی متر | 320 میلی متر | 150 میلی متر | 400 میلی متر | 7.5 کیلو وات | 4000*1600*2700 | 8000 کیلوگرم |
| WC67K-125t/2500 | 1250 Kn | 2500 میلی متر | 2020 میلی متر | 320 میلی متر | 150 میلی متر | 400 میلی متر | 11 کیلو وات | 2500*1600*2400 | 6500 کیلوگرم |
| WC67K-125t/3200 | 1250 Kn | 3200 میلی متر | 2580 میلی متر | 320 میلی متر | 150 میلی متر | 400 میلی متر | 11 کیلو وات | 3200*1600*2600 | 7200 کیلوگرم |
| WC67K-125t/4000 | 1250 Kn | 4000 میلی متر | 3000 میلی متر | 320 میلی متر | 150 میلی متر | 400 میلی متر | 11 کیلو وات | 4000*1600*2700 | 8800 کیلوگرم |
| WC67K-160t/3200 | 1600 Kn | 3200 میلی متر | 2600 میلی متر | 320 میلی متر | 200 میلی متر | 460 میلی متر | 11 کیلو وات | 3200*1700*2700 | 9500 کیلوگرم |
| WC67K-160t/4000 | 1600 Kn | 3200 میلی متر | 3000 میلی متر | 320 میلی متر | 200 میلی متر | 460 میلی متر | 11 کیلو وات | 4000*1700*2800 | 10500 کیلوگرم |
| WC67K-160t/5000 | 1600 Kn | 4000 میلی متر | 4000 میلی متر | 320 میلی متر | 200 میلی متر | 460 میلی متر | 11 کیلو وات | 5000*1900*3100 | 13000 کیلوگرم |
| WC67K-160t/6000 | 1600 Kn | 6000 میلی متر | 5000 میلی متر | 320 میلی متر | 200 میلی متر | 460 میلی متر | 11 کیلو وات | 6300*1900*3200 | 18500 کیلوگرم |
| WC67K-200t/3200 | 2000 Kn | 3200 میلی متر | 2500 میلی متر | 320 میلی متر | 200 میلی متر | 460 میلی متر | 15 کیلووات | 3200*1950*2800 | 10500 کیلوگرم |
| WC67K-200t/4000 | 2000 Kn | 4000 میلی متر | 3000 میلی متر | 320 میلی متر | 200 میلی متر | 460 میلی متر | 15 کیلووات | 4000*1950*2800 | 12600 کیلوگرم |
| WC67K-200t/5000 | 2000 Kn | 5000 میلی متر | 4000 میلی متر | 320 میلی متر | 200 میلی متر | 460 میلی متر | 15 کیلووات | 5000*1950*3100 | 15500 کیلوگرم |
| WC67K-200t/6000 | 2000 Kn | 6000 میلی متر | 5000 میلی متر | 320 میلی متر | 200 میلی متر | 460 میلی متر | 18.5 کیلو وات | 6000*1950*3300 | 21000 کیلوگرم |
| WC67K-250t/3200 | 2500 Kn | 3200 میلی متر | 2600 میلی متر | 400 میلی متر | 250 میلی متر | 530 میلی متر | 18.5 کیلو وات | 3250*2000*3200 | 15500 کیلوگرم |
| WC67K-250t/4000 | 2500 Kn | 4000 میلی متر | 3200 میلی متر | 400 میلی متر | 250 میلی متر | 530 میلی متر | 18.5 کیلو وات | 4000*2000*3400 | 18200 کیلوگرم |
| WC67K-250t/5000 | 2500 Kn | 5000 میلی متر | 4000 میلی متر | 400 میلی متر | 250 میلی متر | 530 میلی متر | 18.5 کیلو وات | 5000*2000*3400 | 22500 کیلوگرم |
| WC67K-250t/6000 | 2500 Kn | 6000 میلی متر | 5000 میلی متر | 400 میلی متر | 250 میلی متر | 530 میلی متر | 18.5 کیلو وات | 6000*2000*3400 | 27500 کیلوگرم |
| WC67K-300t/3200 | 3000 Kn | 3200 میلی متر | 2530 میلی متر | 400 میلی متر | 250 میلی متر | 530 میلی متر | 22 کیلو وات | 3200*2000*3450 | 18500 کیلوگرم |
| WC67K-300t/4000 | 3000 Kn | 4000 میلی متر | 3200 میلی متر | 400 میلی متر | 250 میلی متر | 530 میلی متر | 22 کیلو وات | 4000*2000*3450 | 22500 کیلوگرم |
| WC67K-300t/5000 | 3000 Kn | 5000 میلی متر | 4000 میلی متر | 400 میلی متر | 250 میلی متر | 530 میلی متر | 22 کیلو وات | 5000*2000*3450 | 25000 کیلوگرم |
| WC67K-300t/6000 | 3000 Kn | 6000 میلی متر | 5000 میلی متر | 400 میلی متر | 250 میلی متر | 530 میلی متر | 22 کیلو وات | 6000*2000*3450 | 30000 کیلوگرم |
| WC67K-400t/4000 | 4000 Kn | 4000 میلی متر | 3000 میلی متر | 400 میلی متر | 250 میلی متر | 530 میلی متر | 30 کیلو وات | 4000*2180*3500 | 25000 کیلوگرم |
| WC67K-400t/5000 | 4000 Kn | 5000 میلی متر | 4000 میلی متر | 400 میلی متر | 250 میلی متر | 530 میلی متر | 30 کیلو وات | 5000*2180*3500 | 29000 کیلوگرم |
| WC67K-400t/6000 | 4000 Kn | 6000 میلی متر | 5000 میلی متر | 400 میلی متر | 250 میلی متر | 530 میلی متر | 30 کیلو وات | 6000*2180*3800 | 35000 کیلوگرم |
| WC67K-500t/4000 | 5000 Kn | 4000 میلی متر | 3000 میلی متر | 400 میلی متر | 250 میلی متر | 590 میلی متر | 45 کیلو وات | 4000*2580*3500 | 35000 کیلوگرم |
| WC67K-500t/5000 | 5000 Kn | 6000 میلی متر | 4000 میلی متر | 400 میلی متر | 250 میلی متر | 590 میلی متر | 45 کیلو وات | 5050*3500*3700 | 44000 کیلوگرم |
| WC67K-500t/6000 | 5000 Kn | 6000 میلی متر | 5000 میلی متر | 400 میلی متر | 320 میلی متر | 590 میلی متر | 45 کیلو وات | 6050*3500*3700 | 55000 کیلوگرم |
| WC67K-600t/4000 | 6000 Kn | 6000 میلی متر | 3000 میلی متر | 400 میلی متر | 320 میلی متر | 590 میلی متر | 55 کیلو وات | 4050*4500*3700 | 45000 کیلوگرم |
| WC67K-600t/6000 | 6000 Kn | 6000 میلی متر | 5000 میلی متر | 400 میلی متر | 320 میلی متر | 590 میلی متر | 55 کیلو وات | 6050*4500*3700 | 60000 کیلوگرم |
نکات: اگر پارامترها بدون اطلاع قبلی تغییر کنند، از درک متشکریم.
